Mengenal Jumper pada Computer

Definisi & Peranan Jumper Pada Komputer

Quote:
kemarin ada klien yg nanya2 mengenai jumper, dan skrg gw coba kasih sedikit penjelasan mengenai "definisi jumper dan peranannya pada komputer".
siapa tau aja masih ada yg belum paham mengenai definisi & fungsi dari jumper tersebut.

Spoiler for gambar:


Jumper pada komputer adalah connector (penghubung) sirkuit elektrik yang digunakan untuk menghubungkan atau memutus hubungan pada suatu sirkuit. Jumper juga digunakan untuk melakukan setting pada papan elektrik seperti motherboard komputer.

Fungsi Jumper ini dalam komputer digunakan untuk menyetting perlengkapan komputer sesuai dengan keperluan. Beruntunglah kita yang pada saat ini penyettingan lewat Jumper sudah mulai berkurang penggunaannya. Sebab, semua fungsi setting saat ini sudah menggunakan auto setting sehingga memudahkan pengguna atau perakit komputer untuk tidak banyak menggunakan Jumper.

Jumper pada komputer biasanya digunakan pada Motherboard, Harddisk dan Optical Disk, dan pada beberapa VGA Card tertentu. Tetapi karena penggunaannya lebih banyak pada Motherboard dan Harddisk serta Optical Disk, maka saya hanya akan membahas mengenai ketiga hal tersebut.
Quote:
A. Jumper pada Motherboard :

1. Jumper Untuk Clear CMOS
Spoiler for gambar:


Jumper CMOS biasanya terletak di dekat Baterai CMOS. Biasanya terdapat 3 kaki (pin) pada jumper ini. Fungsinya adalah untuk menyimpan dan me-reset CMOS (sebuah IC program pada Motherboard) pada posisi default (Setting Awal/Pabrik).

Biasanya pada pin ke 1 dan 2 bila dihubungkan dengan sebuah Jumper maka CMOS pada posisi normal akan menyimpan setiap settingan yang kita ubah pada CMOS/BIOS. Dan bila Jumper kita ubah pada posisi 2 dan 3, maka komputer akan kembali pada posisi default.

Lalu untuk apa posisi default? Tentu saja, bila kita melakukan setting yang salah terhadap CMOS/BIOS maka bila terjadi kesalahan yang mengakibatkan komputer tidak bisa hidup / booting, maka dengan melakukan Clear CMOS komputer akan kembali ke posisi awal sebelum kita melakukan perubahan pada CMOS/BIOS.

Begitu pula Jumper Clear CMOS ini bisa digunakan bila komputer tidak bisa hidup akibat kita lakukan perubahan pada hardware, misalnya processor, tetapi karena CMOS/BIOS anda telah menyimpan setting pada komputer yang lama dan tidak mampu membaca processor yang baru saja anda gantikan maka Jumper ini bisa anda gunakan.

Jumper ini juga digunakan bila anda lupa pada password yang anda buat di BIOS. Dengan melakukan Clear CMOS, maka password yang anda buat akan hilang dengan sendirinya.

Quote:
Originally Posted by TechnoPhreax View
Post
Oh iya om,coba tambahin keterangan Baterai CMOS di keterangan jumper BIOS om.
NB=bulatan logam perak yg ada digambar atas adalah Baterai CMOS
Untuk memperkuat aja om,soalnya kalo baca orang suka nggak perhatiin.
FD86™|CS|BKK|KTKK#86
2. Jumper Untuk Bus Clock / Bus Speed
Spoiler for gambar:


Jumper ini berfungsi untuk menyeting Bus Clock pada processor. Pada saat ini, hampir bisa dibilang jumper ini jarang digunakan. Fungsi setting yang tadinya diatur oleh jumper sekarang sudah dibuat auto atau bisa disetting lewat BIOS.

Pada gambar disamping ini adalah salah satu contoh dari komputer Pentium I, yang terdiri dari Bus 50, 55, 60, 66 dan 75. Bus ini terdapat pada processor. Disetiap Bus yang kita pilih, ada petunjuk mengenai penggunaan jumpernya.

3. Jumper Untuk Bus Ratio

Seperti halnya jumper Bus Clock / FSB, jumper ini pun bisa dibilang sudah tidak dipergunakan kembali. Jumper ini adalah ratio perkalian dari processor. Misalnya processor Pentium I 133 MHz dengan Bus / FSB 66, maka Rationya adalah 2x. Maka kita melakukan setting sesuai dengan petunjuk yang terdapat pada keterangan baik di Motherboard maupun buku manual.

4. Jumper Untuk VGA & Manual Jumper Untuk VGA Output
Spoiler for gambar:


Jumper ini biasanya terdapat pada Motherboard yang menyediakan VGA onboard beserta Slot VGA sebagai tambahan. Jumper, biasanya terdiri dari 3 kaki/pin yang digunakan untuk memilih apakah yang digunakan VGA onboard nya atau Slot VGA. Sama seperti jumper bus clock, jumper ini sudah jarang dipergunakan dan diganti dengan auto setting, sehingga tanpa melakukan setting apapun, VGA akan memilih sendiri yang mana yang dipergunakan.

5. Jumper Untuk Audio / SoundCard
Spoiler for gambar:


Jumper Sound, adalah jumper yang dipergunakan untuk mengaktifkan suara. Jumper ini biasanya terdiri dari 10 pin berjejer dengan pin nomor 8 kosong. Bila anda mengaktifkan Audio di depan Casing, maka otomatis, soket Audio di casing telah mengaktifkan jumper Audio ini. Tapi bila tidak, persiapkanlah sebuah jumper untuk menghubungkan pin nomor 5 dan 6, juga pin nomor 9 dan 10, sebab bila tidak suara tidak akan keluar sekalipun driver telah masuk. Dan kejadian ini sering terjadi dimana Audio tidak bisa terdengar dan orang yang tidak mengerti akan kebingungan dan mengira Sound onboard dari Motherboard anda mati (padahal sebenarnya tidak mati, hanya karena belum disetting jumpernya saja).

6. Jumper Untuk USB Power
Spoiler for gambar:


Anda pernah mengalami kejadian USB anda tidak bisa berfungsi? atau berfungsi hanya di Windows? Tapi di DOS tidak berfungsi? (misalnya dengan penggunaan Keyboard USB). Hal tersebut bisa saja terjadi karena mungkin anda tidak mengaktifkan Jumper USB Power.

Jumper ini ada di hampir semua Motherboard yang memiliki USB Socket. Jumper ini terdiri dari 3 kaki/pin. Bila tidak dipasang, maka USB anda tidak akan berfungsi. Bila di pasang pada salah satu kaki, misalnya pin 1 dengan pin 2 atau pin 2 dengan pin 3, maka akan punya pengaruh yang berbeda. Yang satu tidak akan bisa mengaktifkan USB di DOS.

7. Jumper Untuk Memory / RAM

Jumper ini biasanya terdapat pada Motherboard yang memiliki fasilitas 2 jenis Slot memory, misalnya Motherboard yang memiliki slot memory SDRAM dan DDR1, atau DDR1 dengan DDR2, maka untuk memilih salah satu slot diperlukan setting jumper memory.
Quote:
B. Jumper pada Harddisk atau Optical Disc :
Spoiler for gambar:

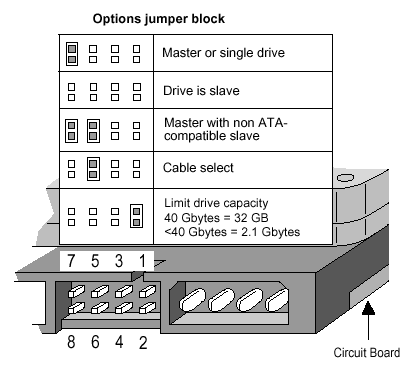

Jumper pada Harddisk dan Optikal Disk biasanya untuk menentukan status pada harddisk atau optical disk. Status pada harddisk / optical disk maksudnya adalah apakah dia akan menjadi Master (tuan) atau Slave (budak).

Hal ini penting untuk diperhatikan tatkala kita melakukan tandem (penggabungan harddisk dengan harddisk, atau harddisk dengan optical disk pada satu kabel). Bila status sama-sama master, maka keduanya tidak akan terdeteksi oleh Motherboard. Karena itu yang satu harus menjadi Master (tuan) dan yang satu menjadi Slave (budak).

Pada Motherboard tertentu, status Slave (budak) pada harddisk tunggal (tanpa melakukan tandem) tidak akan dapat di deteksi oleh Motherboard.

sumber: kaskus.us
